特 性

 ●防腐性能优异

 ●良好的力学性能，漆膜坚韧、耐冲击

 ●具有良好的附着力、柔韧性、耐磨性和封闭性能等

 ●耐水性、耐酸性、耐碱性和耐溶剂性能优异

 ●良好的机械性能、电绝缘性能、耐杂散电流性能、耐热、耐温性能

 ●耐微生物侵蚀能力强，抗渗透能力高。

用途及技术参数

用于钢铁防腐面漆和混凝土表面的防腐涂装。适用于油罐内壁的涂刷，可广泛用于室内外各种轻金属和水泥结构的表面，可涂覆于不同环境下使用的铁路桥梁、高压输电铁塔、集装箱、海上钻探及采油设备，各种车辆底盘、重型机械、船舶、化工、设备与管道、煤气工程储气柜。

 技术参数（部分）：

比重：             约1.20kg/L（混合后）
*配比：             甲组份（漆）：乙组份（固化剂）=25:5
*干膜厚度：         约50um
*理论用量：         约100g/m²(以50um干膜计，不含损耗)
*闪点：             约29ºC
*干燥时间：         表干≤1h，实干≤24h，完全干燥7d
*熟化时间：         0.5h(23℃±2℃)
*适用期：           ≤8h（23℃±2℃）
复涂间隔时间：      底材温度      5℃      20℃       30℃

基本参数

 ●钢材表面喷砂处理至Sa2.5级，表面粗糙度30um-75um。电工工具除锈达到St3级。

 ●混凝土表面应平整、干燥，无渗水浮水及积水。已被油脂、化学药品污染的基层，可使用洗涤剂、碱液或溶剂等洗涤，也可用火烤、蒸汽吹等方法处理，但不得损坏基层。

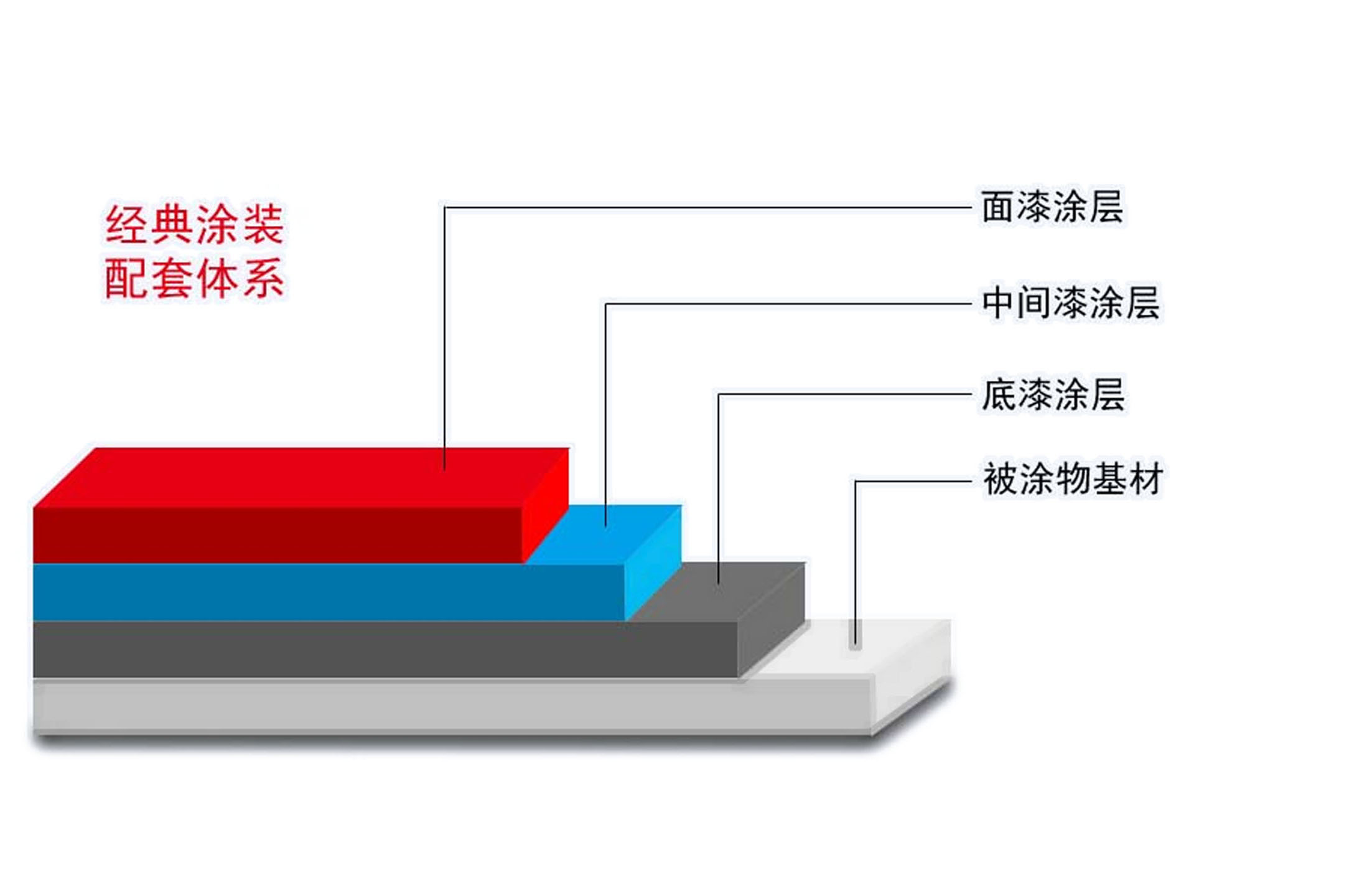

 前道配套：

 环氧富锌漆，环氧云铁漆，环氧铁红漆，无机富锌漆，无机硅酸锌漆。

 施工参数：

●推荐膜厚：      120-240um
●涂覆面积：      4-6m2/kg
●建议涂装道数：  2~3道
●储存温度：      -10~40℃
●施工温度：      5～40℃
●试用期：        6h
●施工方式：      刷涂、空气喷涂、滚涂均可。
●涂装间隔 ：
底材温度℃      5-10     15-20      25-30
最短间隔h       48        24         12

 ●底材温度须高于露点3℃以上，当底材温度低于5℃时，漆膜不固化，不宜施工。

 ●甲组份开桶后，必须搅拌均匀，然後在搅拌下按配比要求将乙组倒入甲组份中，充分混合均匀，静置，熟化30min后，加适量稀释剂，调至施工粘度。

注意事项

 ●在高温季节施工时，易发生干喷，为避免干喷可用稀释剂调整至不干喷为止。

 ●本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。

 ●涂覆和使用本产品的一切工作都必须根据各种有关的国家卫生、安全和环保法规与标准进行。

 ●如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。

包装及贮存

 *甲组份（漆）：25kg桶装

 *乙组份（固化剂）：5kg桶装

 贮    存 ：

 *存放于通风干燥处，避免日光暴晒，有效贮存 12个月，超过贮存期，经检验合格仍可使用。
