咨询热线：18661107130
咨询热线：18661107130
产品别名：
●FVC防腐底漆、FVC涂料、FVC-H防腐涂料面漆、FVC-O防腐涂料底漆、FVC厚浆型防腐涂料、FVC水池专用涂料、FVC-W耐高温防腐涂料、FVC地坪砂浆防腐涂料。
基本参数：
| ●产品英文名称： | FVC urea prilling tower special coatings | |
| ●危险货物编号： | 33646 |  |
| ●UN号： | 1263 | |
| ●型号： | FVC | |
| ●有机溶剂挥发量： | 64标米³ | |
| ●品牌： | 本洲涂料 | |
| ●颜色： | 各色 | |
| ●混合比率： | 25:5 | |
| ●外观： | 表面平整光滑 | |
组 成：
FVC尿素造粒塔专用涂料是由FVC、聚氨酯、氟三元共聚的羟基树脂，防锈颜料、溶剂、特种助剂等组成的双组分专用涂料。
特 性：
耐腐蚀性 良好的耐海水、耐化工大气腐蚀，耐大多数酸、碱、盐溶液及有机 溶剂的腐蚀。 |
耐紫外线性能 室外涂层有良好的耐紫外线耐大气老化性能，在不受机械损伤的情 况下，使用寿命>10年。 |
施工性能 突出的化学稳定性；漆膜干燥时间快，施工方便，可低温施工。 |
附着力强 涂料一次成膜厚度>35微米；漆膜坚韧，与钢材表面附着力良好。 |
技术参数：
| ●在容器中状态： | 搅拌混合后无硬块，呈均匀状态 | |

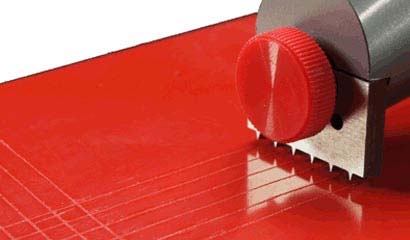

| ●附着力： | 一级 | （标准指标：GB/T1720-1979（89）） |
| ●耐盐水性： | 不开裂、不起泡、不脱落 | （标准指标：GB/T9274-88） |
| ●耐酸性： | 不开裂、不起泡、不脱落 | （标准指标：GB/T9274-88） |
| ●耐碱性： | 不开裂、不起泡、不脱落 | （标准指标：GB/T9274-88） |
| ●耐弯曲性： | 1mm | （标准指标：GB/T1731-1993） |
| ●干燥时间： | 表干≤1h，实干≤24h | （标准指标：GB/T1728-79 |
表面处理：
●钢材表面喷砂处理至Sa2.5级，表面粗糙度30um-75um。
●电工工具除锈达到St3级。
前道配套：
●FVC防腐涂料底漆
后道配套：
●FVC防腐涂料面漆. 环氧涂料、聚氨酯涂料、氯磺化聚乙烯涂料、互穿网络涂料、聚硅氧烷涂料、氟树脂涂料
施工参数：
| 推荐膜厚： | 60-80um | 涂覆面积： | 4-6m2/kg |
| 建议涂装道数： | 2~3道 | 储存温度： | -10~40℃ |
| 施工温度： | 5～40℃ | 试用期： | 6h |
| 施工方式： | 刷涂、空气喷涂、滚涂均可。 | ||
| 涂装间隔： | 底材温度℃ 5-10 | 15-20 | 25-30 |
| 短间隔h 48 | 24 | 12 | |
| 长间隔不超过7天。 | |||
| 底材温度须高于露点3℃以上，当底材温度低于5℃时，漆膜不固化，不宜施工。 | |||
用 途：

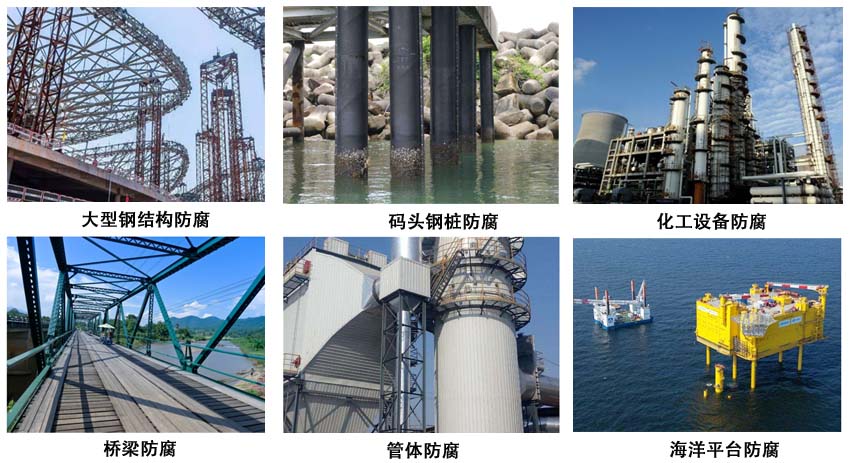

室内外钢结构及各种气体腐蚀保护涂层；各种化工设备、管道、罐体的耐腐蚀保护涂层，衬玻璃布等；亦可用于海上平台、码头钢桩、矿井钢铁支架、桥梁、大型钢铁结构作高性能防锈漆之用。
涂装施工：
●甲组份开桶后，必须搅拌均匀，然後在搅拌下按配比要求将乙组倒入甲组份中，充分混合均匀，静置，熟化30min后，加适量稀释剂，调至施工粘度。
●稀释剂：专用稀释剂。

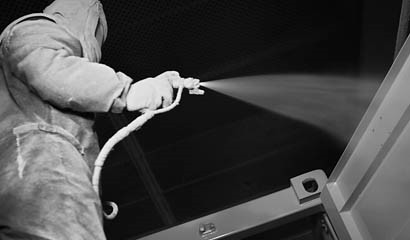

●无气喷涂：稀释量为20%（以油漆重量比），喷嘴口径为0.4mm-0.5mm，喷出压力为20MPa-25MPa(200kg/cm²-250kg/cm²)
●空气喷涂：稀释量为30%（以油漆重量比），喷嘴口径为1.5mm-2.0mm，喷出压力为
0.3MPa-0.4MPa(3kg/cm²-4kg/cm²)
●辊涂：稀释量为10%（以油漆重量比）
注意事项：
●在高温季节施工时，易发生干喷，为避免干喷可用稀释剂调整至不干喷为止。
●本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。
●涂覆和使用本产品的一切工作都必须根据各种有关的卫生、安全和环保法规与标准进行。
●如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
运输贮存：
●产品应存放在阴凉通风处，防止日光直接照射，并隔绝火源，远离热源的库房内。
●产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定。
品质保障：
颜色定制：
