咨询热线：18661107130
咨询热线：18661107130
产品别名：
●硅烷浸渍剂、异丁基三乙氧基硅烷、异丁烯三乙氧基硅烷。
基本参数：
| ●产品英文名称： | The silane agent | ●产品中文名称： | 硅烷剂 |
| ●CAS： | 17980-47-1 | ●品牌： | 本洲涂料 |
| ●型号： | H80-7-1 |  | |
| ●颜色： | 透明 | ||
| ●分子量： | 220.38 | ||
| ●密度： | 0.88g/cm3 | ||
| ●沸点： | 191℃(1atm) | ||
| ●折光率： | 0.9104 | ||
| ●闪点： | 63℃(闭杯) | ||
| ●水溶性： | 不溶于水，在水中缓慢水解。 | ||
硅烷剂是以一个硅原子为核心，形成了烷基为异丁基和烷氧基为乙氧基，含有Si-O-C键结构的硅烷，其结构式为i-Bu-Si(OCH2CH3)3,英文名称：i-butyltriethoxanesilane .为无色透明液体，是一种得到混凝土行业防腐规范推荐的产品。
特 性：

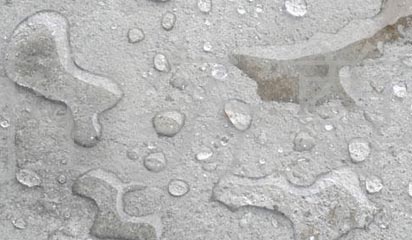

防水特性 良好的疏水防水性，具有的小分子结构可穿透胶结性表面，渗透到混凝土内部与暴露在酸性或碱性环境中的空气及基底中的水分子发生化学反应，形成牢固的高环保防水层。 |
长效保护 可有效防止基材因渗水、日照、酸雨、除冰盐和海水的侵蚀而对混凝土及内部钢筋结构的腐蚀、疏松、剥落、霉变而引发的病变，提高建筑物的使用寿命。 |

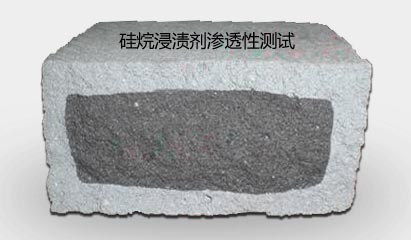

强渗透性 良好的渗透深度，可达到2-10mm的深度；深层渗透,抑制水分吸收，产生防水、防Cl-、抗紫外线的性能且具有透气性；只需较少的涂覆量即可达到良好的保护效果。 |
外表美观 保持混凝土自然外观硅烷浸渍剂施工后不改变建筑物原有外观，大幅降低氯离子侵蚀、冻融破坏、钢筋腐蚀及霉菌滋生。目前已有实际工程混凝土结构经过15～20年的保护效果依然完好的记录。 |
耐溶剂性 优良的耐化学性、耐候性、耐磨性、耐沾污性，自洁功效；浇注不久的混凝土等碱性环境，会刺激该反应并加速斥水层的形成。 |
呼吸功能 大幅降低混凝土毛细孔吸水率，保持混凝土的透气性；经保护的基材具有良好的斥水性，并保留原有的外观。 |
防护原理：

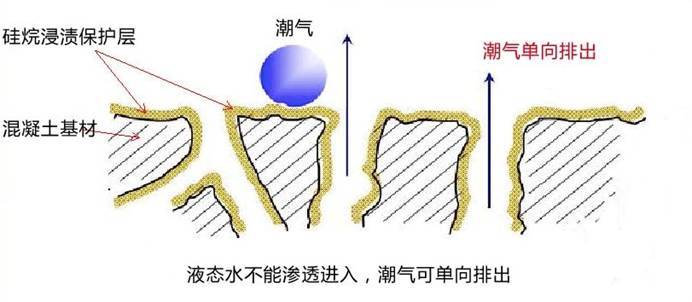

硅烷浸渍剂利用硅烷特殊的小分子结构，穿透混凝土的表层，渗透到混凝土内部几个到十几个毫米，分布在混凝土毛细孔内壁，甚至到达小的毛细孔壁上，与空气及基底中的水分产生化学反应，又聚合形成网状交联结构的硅酮高分子羟基团（类似硅胶体），这些羟基团将与基底和自身缩合，产生胶连、堆积，固化结合在毛细孔的内壁及表面。形成坚韧的防腐渗透斥水层。
防水处理后的基材形成了远低于水的表面张力，并产生毛细逆气压现象，且不堵塞毛细孔，既防水又保持混凝土结构的“呼吸”，同时，赋予混凝土表层更加坚韧的机械特性。
技术参数：
《海港工程混凝土防腐蚀技术规范》JTJ275-2000

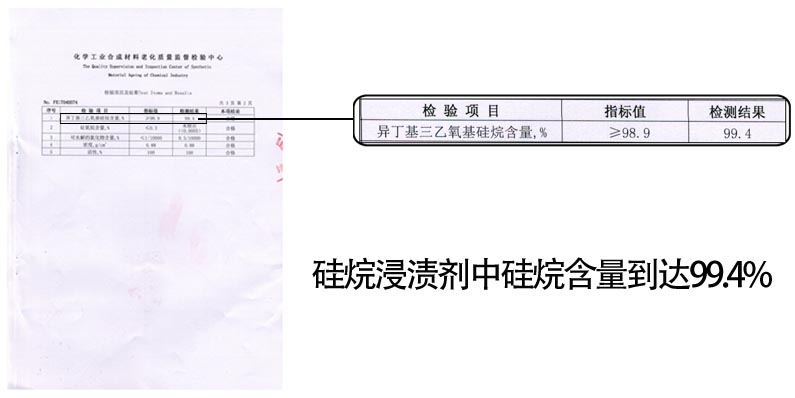

●异丁烯三乙氧基硅烷含量不应小于98.9%；
●硅氧烷含量不应大于0.3%；
●可水解的氯化物含量不应大于1/10000；
●密度应0.88g/cm³；
●不得以溶剂或其他液体稀释。
表面处理：
●对基础面或基材表面的清理；（包括油污、灰尘、锈蚀、微生物等。）
●对基础面或基材表面的修补；（直径超过2mm的孔隙用相应的水泥砂浆修补完整。）
●对基础面或基材表面的打磨；（以达到砼表面平整、洁净。）
钻芯取样和检测：
对于混凝土结构的硅烷浸渍质量的验收应按《海港工程混凝土防腐蚀技术规范》JTJ275-2000规定的方法各取两个芯样进行吸水率、硅烷浸渍深度、氯化物吸收量的降低效果的测试。
指标如下：
●吸水率平均值不应大于0.01mm/min。
●对强度等级不大于C45的混凝土，浸渍深度应达到3～4 mm；对强度等级大于C45的混凝土，浸渍深度应达到2～3 mm。
●氯化物吸收量的降低效果平均值不小于90%。
用 途：
广泛应用于各类钢筋混凝土结构中，如商业建筑（建筑物的内外墙面及屋面和地面）、停车场、车库、库房和冷库、地下室、游泳池、高速公路、桥梁结构、地铁、隧道、港口码头、机场停机坪、跑道、海工等，特别适用于在恶劣环境中使用的高标号混凝土结构，受盐雾、化冰盐侵蚀的公路、立交桥、电线杆、污水处理厂的污水处理池、垃圾填埋场、温差极大的高原地区等。
配套方案：
●硅烷浸渍液可作为防腐涂层的表面处理剂，硅烷浸渍液可单独作为混凝土保护涂层，涂刷两遍，每遍用量300g/㎡。
●硅烷浸渍剂+环氧树脂封闭漆+环氧树脂中层漆+各色防腐面漆
施工参数：
| ●施工方式： | 刷涂、空气喷涂、滚涂均可。 | ●建议涂装道数： | 2~3道 |
| ●涂装间隔： | 底材温度℃ 5-10 15-20 25-30 | ●储存温度： | -10~40℃ |
| 短间隔h 48 24 12 | ●施工温度： | 5～40℃ | |
| 长间隔不超过7天。 | ●试用期： | 6h | |
| ●底材温度须高于露点3℃以上，当底材温度低于5℃时，漆膜不固化，不宜施工。 | |||
注意事项：
●在高温季节施工时，易发生干喷，为避免干喷可用稀释剂调整至不干喷为止。
●本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。
●涂覆和使用本产品的一切工作都必须根据各种有关的卫生、安全和环保法规与标准进行。
●如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
包 装：
●20kg桶装，200KG桶装
运输贮存：
●产品应存放在阴凉通风处，防止日光直接照射，并隔绝火源，远离热源的库房内。
●产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定。
安全防护：
●施工场地应有良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾。
●施工现场严禁烟火。
品质保障：
颜色定制：
延伸阅读：

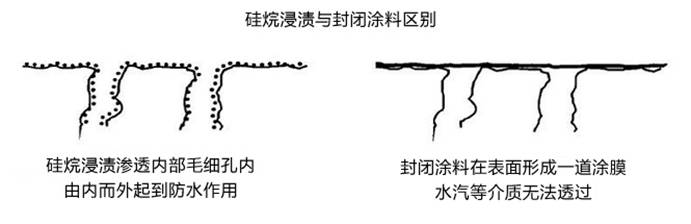

硅烷浸渍剂和封闭涂料的区别：
